Ελεγκτής σταθερής θερμοκρασίας ROTO TEMP

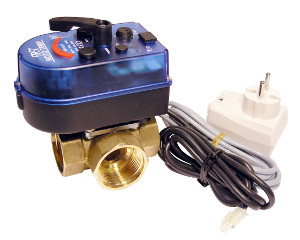

ROTO TEMP Ελεγκτής σταθερής θερμοκρασίας με τρίοδη βαλβίδα ανάμειξης

τριοδη βαλβίδαH ROTO TEMP αποτελεί μία ιδανική λύση για ενδοδαπέδια θέρμανση. Ο ενεργοποιητής είναι σχεδιασμένος για απευθείας σύνδεση σε βαλβίδα ανάμειξης (τρίοδη ROTOMIX) η οποία περιλαμβάνεται στο σετ .
Ο ελεγκτής έχει σταθερή γωνία περιστροφής 90° και δυνατότητα χειροκίνητου ελέγχου. Η λειτουργία του μπουτόν χειροκίνητου ελέγχου σας δίνει τη δυνατότητα να θέσετε τη βαλβίδα στην επιθυμητή θέση σε περίπτωση διακοπής ρεύματος ή για λόγους συντήρησης.






ΠΛΕΟΝΕΚΤΗΜΑΤΑ:

ΠΛΕΟΝΕΚΤΗΜΑΤΑ
Συμπαγές μέγεθος για εύκολη εγκατάσταση και ηλεκτρική σύνδεση χωρίς προσπάθεια.
Ο συμπλέκτης επιτρέπει το χειροκίνητο άνοιγμα/κλείσιμο και ξεμπλοκάρισμα της βαλβίδας σε περίπτωση που μπλοκάρειει κατά τη διάρκεια μακράς αδράνειας. Όλα τα μοντέλα έχουν ενσωματωμένο ρελέ.
Απλή αποσυναρμολόγηση του μοτέρ με μόνο δύο βίδες. Ηλεκτρική έξοδος (L φάση) μετά το άνοιγμα της βάνας για ενεργοποίηση του καυστήρα η του κυκλοφορητή.
Ένδειξη βασικής ροής στη βάση της βαλβίδας: RED-OPEN (κόκκινο-ανοιχτό)
Ένδειξη επιπλέον ροής στο κάλυμμα του ενεργοποιητή.
Η χαμιλή ταχύτητα περιστροφής της μπίλιας προλαμβάνει τους υδραυλικούς κραδασμούς στην εγκατάσταση.
Η αποσυναρμολόγηση της εγκατάστασης δεν είναι απαραίτητη για την αντικατάσταση τις τσιμούχας (o-ring) στεγάνωσης του άξονα περιστροφής.

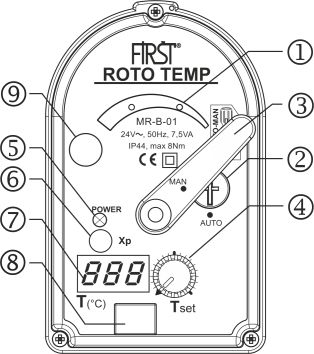

Περιγραφή του μπροστινού πάνελ του ρυθμιστή

πανελ roto temp
1. Μηχανικός δείκτης. Ο δείκτης μπορεί να οριστεί ανάλογα με την σύνδεση της βαλβίδας ανάμειξης.
2. Μπουτόν για χειροκίνητο/αυτόματο έλεγχο.
3. Λαβή για το χειροκίνητο έλεγχο του ενεργοποιητή, που χρησιμεύει, επίσης, για ένδειξη θέσης της βαλβίδας.
4. Μπουτόν για τη ρύθμιση της απαιτούμενης θερμοκρασίας.
5. Ένδειξη LED:
-Φλας: 1 φορά το δευτερόλεπτο – ρύθμιση του ενεργοποιητή
2 φορές το δευτερόλεπτο – πολύ χαμηλή τάση
-ON: κανονική λειτουργία
6. Χώρος πρόσβασης για ρύθμιση παραμέτρου Xp.
7. Οθόνη LED για προβολή της τρέχουσας/καθορισμένης θερμοκρασίας.
8. Χώρος πρόσβασης για διακόπτες DIP για τη ρύθμιση των παραμέτρων.
9. Κάλυμμα πρόσβασης της βίδας για τη σύνδεση του ενεργοποιητή με τη βαλβίδα ανάμειξης.
